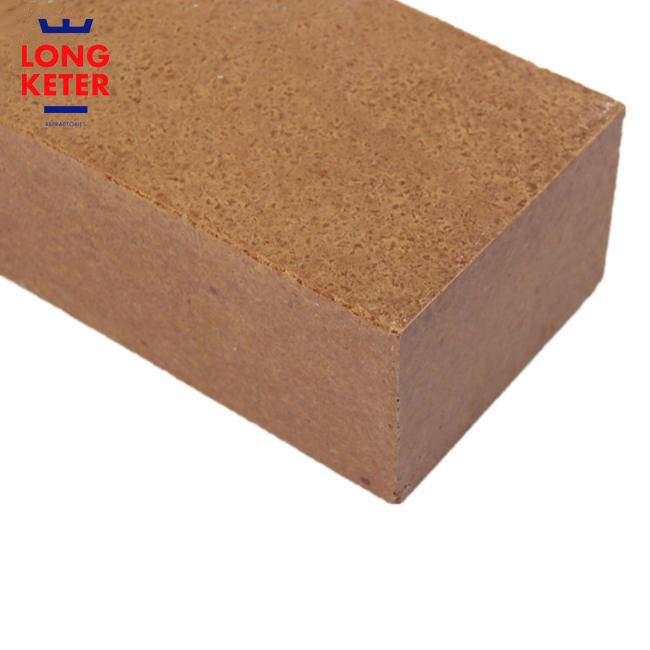

Ugniai atsparios magnezijos plytos
ILGIAUtiekia platų magnezijos ugniai atsparių plytų asortimentą
Gamybos procesas: naudokite aukštos kokybės sukepintą arba lydytą magneziją kaip žaliavą, suformuotą ir išdegintą aukštoje temperatūroje. Puikiai veikia aukštoje temperatūroje, pasižymi dideliu stiprumu, dideliu atsparumu erozijai ir atsparumu dilimui{1}}, dideliu atsparumu šiluminiam smūgiui.
Naudojimas: Nuolatiniai keitiklio, kaušų, EAF ir kt. pamušalai. Kalkių krosnių darbinis pamušalas, kamerinės plytos stiklo krosnims ir kt.
Magnezijaugniai atsparusserijos plytos dar vadinamos pagrindinėmis plytomis. Pagrindinis kiekis yra MgO ir pagrindinės žaliavos, įskaitant negyvai sudegusią magneziją arba lydytą magneziją.
Čia yra pagrindinės plytos, įskaitantugniai atsparios magnezijos plytos/magnezito plytos, magnezijos anglies plytos, magnezijos chromo plytos, magnezijos spinelio plytos ir magnezijos dolomito plytos / magnezijos kalcio plytos.
Gamybos procesas: Žaliava Šlifavimas --- Pardavimas - Formuojama hidrauliniu presu - Išdeginama 1700C tunelinėje krosnyje - tikrinimas ir pakavimas sandėlyje
Pagrindinės plytos plačiai naudojamos geležies ir plieno pramonėje, spalvotųjų metalų pramonėje, cementinių rotacinių krosnių, stiklo krosnių, kalkių krosnių ir kt.
Ugniai atsparios magnezijos plytosSavybės:
Didelis karščio stiprumas ir ypatingas atsparumas pagrindinėms pašalinėms medžiagoms, plieno gamyklos šlakui, šarminiam oksidui. Puikiai tinka šiluminiam skilimui ir atsparumui skysto metalo prasiskverbimui
Aukšta lydymosi temperatūra, didelis šilumos laidumas ir šilumos kaupimo talpa. Naudojamas šilumos kaupimo ir pašildymo įrenginiuose
Geras tūrio stabilumas ir mažas poringumas
Pagrindinių plytų atsparumas šiluminiam smūgiui ir hidratacijai yra silpnas. Taigi pagrindinės plytos paprastai naudojamos stabilioje temperatūros zonoje, o supakuotas būtinas vandeniui -atsparus paketas. Be to, patariame plytas panaudoti kuo greičiau, o laikymo laikas gali būti daugiausia 6–12 mėnesių.
Ugniai atsparios magnezijos plytosProdukto duomenys:
| Tipas | MZ-97A | MZ-97B | MZ-95A | MZ-95B | MZ-93 | MZ-91 |
| MgO (%) Didesnis arba lygus | 97 | 96.5 | 95 | 94.5 | 93 | 91 |
| SiO2 (%) Mažiau arba lygus | 1.0 | 2.0 | 2.0 | 2.0 | 3.5 | – |
| CaO (%) Mažiau arba lygus | – | – | 2.0 | 2.0 | 2.0 | 3.0 |
| Tariamasis poringumas (%) Mažiau arba lygus | 16 | 18 | 16 | 18 | 18 | 18 |
| Šalto gniuždymo stipris (MPa) Didesnis arba lygus | 60 | 60 | 60 | 60 | ||
| Atsparumas ugniai esant apkrovai 0,2 MPa laipsnis Didesnis arba lygus | 1700 | 1650 | 1620 | 1560 | ||
| Pakaitinimo testas, nuolatinis tiesinis pokytis po kaitinimo (1650 laipsnių, 2h)% | 0~ – 0.2 | 0~ – 0.3 | 0~ – 0.4 | 0~ – 0.4 | ||
Populiarus Žymos: magnezijos ugniai atsparios plytos, Kinijos magnezijos ugniai atsparių plytų gamintojai, tiekėjai, gamykla
